產品說明
專本設備用來研磨樹脂塞孔烘烤研磨后局部殘留樹脂，手動設定研磨電流并進行XY方向局部研磨，同時可局部研磨只要輸入長和寬的參數后研磨頭會在對應的區域進行研磨；研磨平臺采用負壓固定PCB板，研磨頭配置循環水研磨系統。研磨頭可安裝圓盤鉆石刷或普通魔術貼砂紙，對于需要高精度局部研磨PCB板效果較好。
產品特點
★研磨區域（大?。┖途瓤煽焖偾袚Q；
★取代傳統人工打磨，精準把控銅厚精度；
★高精度數字電流表上準確顯示研磨電流。
 |  |  |
分區吸附，大小板切換 | 研磨頭部設計 | 吸氣 |
產品規格

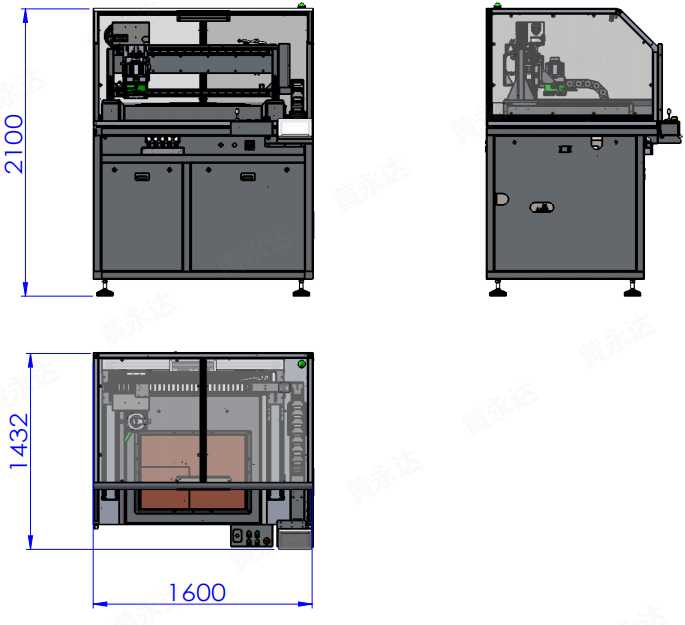

設備尺寸 | 1600*1432*2100mm |
生產板尺寸 | Min: 12*14In(304.8*356mm) Max: 21*30In(536*762mm) |
基板厚度 | 0.3-15mm |
研磨精度 | 0.25mil（Max） |
研磨頭轉速 | 1000/1500/2000rpm |
工作高度 | 1350mm±50mm （可配腳踏板pedal compatible） |
補水管口徑 | 20mm（4分管/4-point pipe） |
公用需求
電力需求 | |
電 | AC380V;3P+N+PE,50HZ |
功率 | 5KW |
必要的氣壓量 | ≥0.6MPA;φ6mm(干燥空氣） |
建議機臺周圍空間 | 800mm |
機臺重量 | 900KG |
設備安裝環境（溫濕度及無塵要求） | 無塵室或潔凈室 溫度要求：22±2℃ 濕度要求：50±5% |
