產品說明
本機臺是用來做導電非導電樹脂油墨塞孔工藝，塞孔后飽滿，無凹陷，無氣泡。適用選擇性通孔，盲孔，背鉆等類型的塞孔工藝。適用銀膏、銅膏、導電膠，國產及進口樹脂油墨。
產品規格：

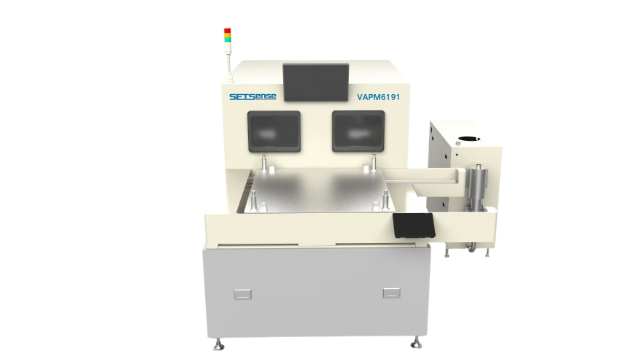

VAPM6171 | VAPM6191 | |
生產板厚 | 0.3-8.0 mm | 0.2-10.0 mm |
可印刷區域 | 24寸*28寸(610*710mm） | MAX:24寸*36寸(610*910mm） |
定位方式 | CCD對位 | - |
印刷速度 | 2-350mm/s（可數字化調節設定） | |
印刷氣壓 | 0-0.6Mpa，可增壓達0.9Mpa（可數字化調節設定） | |
印刷壓力 | 1-200kg（可數字化調節設定） | |
刮刀調節角度 | ±15° | |
刮刀調節距離 | 0-40mm（可數字化調節設定） | |
臺面微調 | X、Y方向±5um | |
臺面平整度 | ±0.05mm | |
網版升降 | 網版升降0-350mm（數字化設定） | |
網框厚度 | 25-45mm | |
網板固定方式 | 十點氣壓固定 | |
| 刮印行程 | 0-780mm（數字化設定） | 0-1000mm（數字化設定） |
| 刮印方式 | 單刮刀覆墨印刷 | |
| 刮印方向 | 面對操作面板，刮印由前向后印刷 | |
| 離板間隙 | 0-30mm（數字化設定） | |
| 網框使用尺寸 | Min：900*900mm，Max：1100*1100mm | MAX：1300*1300mm |
| 轉型號、料號時間 | ≤15min（熟手） | |
| 臺面尺寸 | 900*900mm | 1100*1100mm |
| 塞孔類型 | 水平選擇或全板性塞孔 | |
| 機器尺寸（長*寬*高） | L3220mm*W2000mm*H2000mm （主機尺寸滑蓋軌道、不含三色燈） L3220mm*W3200mm*H2200mm （含主機+真空泵組件） | L3620mm*W2400mm*H2200mm （主機尺寸滑蓋軌道、不含三色燈） L3620mm*W3600mm*H2200mm （含主機+真空泵組件） |
| 機器重量 | 主機：4500kg 真空泵組：500kg | 主機：5000kg 真空泵組：500kg |
| 使用范圍 | 通孔/盲孔/背鉆孔塞孔 | |
| 塞孔孔徑范圍（通孔、盲孔、背鉆孔） | 通孔：0.1-1.0mm (電鍍前孔徑） 盲孔：0.1-0.5mm （電鍍前孔徑） 背鉆孔：0.15-1.0mm (電鍍前孔徑） | |
生產產能
20-70片/小時（根據不同板的尺寸、厚度、縱橫比、油墨粘度等決定。
